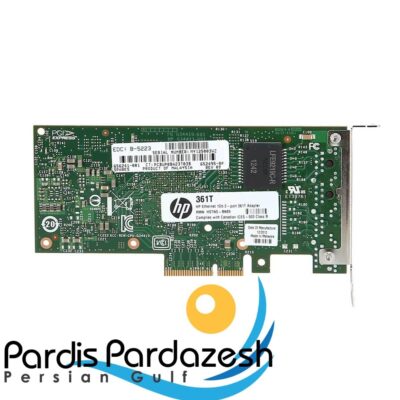

کارت شبکه سرور اچ پی مدل Ethernet 1Gb 2-port 361T

مشخصات و اطلاعات کارت شبکه سرور اچ پی مدل Ethernet 1Gb 2-port 361T:

کارت شبکه اچ پی Ethernet 1Gb 2-port 361T دارای دو اتصال 1GbE PCIe Gen 2.1 است که کارایی بالا و طراحی کم هزینه، کم مصرف و بدون هالوژن (halogen-free) را ارائه می نماید. کارت شبکه HPE 361T بر اساس کنترل کننده جدید کاملاً یکپارچه (بی سیم) Intel Ethernet I350 Controller، سطح جدیدی از تکنولوژی های مدیریت انرژی و کارایی را به سرورهای HPE ProLiant Gen8 DL/ML/SL و سرورهای G7 انتخابی معرفی کرده است. این کارت شبکه می تواند با براکت full height یا low profile استفاده شود و با سه سرعت مختلف (10/100/1000 Mbps) قابل اجرا است. کارت شبکه HPE 361T را می توان بعنوان جانشین کارت شبکه HPE NC360T قرار داد.

کارت شبکهHP Ethernet 1Gb 2-port 361T کاربران نهایی را قادر می سازد تا اسلات ورودی/خروجی را برای سایر موارد ذخیره کنند. این کارت شبکه مبتنی بر کنترل کننده Intel Ethernet Controller I350 با کارایی بالا می باشد که یک PCIe bus چهار خط ارائه می دهد.

ویژگی های برجسته کارت شبکه سرور اچ پی Ethernet 1Gb 2-port 361T:

• 2 پورت گیگابیت اترنت
• پشیبانی شده در سرورهای HPE ProLiant Gen8 و سرورهای Tower و رک انتخابی نسل 7
• کنترل کننده Intel Ethernet I350
• با توجه به نیازهای سرور طراحی شده است :
  • استاندارد IEEE 802.1p، 1Q، 802.3، 802.3ad و 802.3x
  • پشتیبانی از EEE و EFI/uEFI
  • دسته بندی ProLiant شامل تحمل خطای شبکه (Network Fault Tolerance)، توازن بار انتقالی (Transmit Load Balancing) و توازن بار کمکی سوئیچ (Switch Assisted Load Balancing)
  • فریم های بزرگ5K
  • همبستگی (DMA (DMA Coalescing
  • IEEE 1588 (Precision Time Stamping)و 802.1AS (سخت افزار هماهنگ سازی زمان را فعال می کند.)
  • TCP/IP checksum offload )TCO) و large send offload) LSO)
  • PXE
  • Intel Integrated I/O و Data Direct I/O برای افزایش کارایی و کاهش تأخیر
  • مجازی سازی با VMDq
  • بسته IPv6 ارسال و دریافت ( به استثنای کلیه قابلیت های offload) عامل SNMPv1 آگاه IPv6 برای ویندوز

سرورهای سازگار با کارت شبکه سرور اچ پی Ethernet 1Gb 2-port 361T:

(ProLiant DL (Rack-Optimized

• HP ProLiant DL160 Gen8
• HP ProLiant DL165 G7
• HP ProLiant DL320e Gen8
• HP ProLiant DL320e Gen8 v2
• HP ProLiant DL360e Gen8
• HP ProLiant DL360p Gen8
• HP ProLiant DL380e Gen8
• HP ProLiant DL380p Gen8
• HP ProLiant DL385p Gen8
• HP ProLiant DL560 Gen8
• HP ProLiant DL580 G7
• HP ProLiant DL585 G7
• HP ProLiant DL980 G7

(ProLiant ML (Expansion-Optimized

• HP ProLiant ML310e Gen8
• HP ProLiant ML310e Gen8 v2
• HP ProLiant ML350e Gen8
• HP ProLiant ML350e Gen8 v2
• HP ProLiant ML350p Gen8

(ProLiant SL (Scalable line

• HP ProLiant SL210t Gen8
• HP ProLiant SL230s Gen8
• HP ProLiant SL250s Gen8
• HP ProLiant SL270s Gen8

محتویات کیت (Kit Contents) کارت شبکه اچ پی سرور Ethernet 1Gb 2-port 361T:

• • کارت شبکهHPE Ethernet 1Gb 2-port 361T PCA با یک براکت با ارتفاع استاندارد که به آن متصل است (براکت low  profile شامل clamshell که PCA با آن عرضه شده است.)

• عملکرد (Performance)

1-گذردهی گیگابیت همراه با پشتیبانی از اترنت قدیمی (Gigabit Throughput Combined with Legacy Ethernet Support)

این کارت شبکه با ارائه سرعت 10/100/1000 مگابیت بر ثانیه عملکرد فوق العاده ای را در شبکه فراهم می کند که زمان پاسخ در شبکه را کاهش می دهد و همچنین باعث کم شدن گلوگاه ها می شود. علاوه بر این با کارت شبکه HPE361T کاربران می توانند با پروتکل end-to-end از تمام شبکه خود پشتیبانی کنند.

2-رابط (PCI Express (PCI Express Interface

HP اولین شرکت ارائه دهنده تکنولوژی PCI Express bus بوده و نقش اساسی در توسعه و تصویب مشخصات PCI Express در صنعت را دارد. کارت شبکه دو پورت  HPE 361T شامل یک Intel Ethernet Controller I350 با عملکرد فوق العاده می باشد و یک bus PCI Express چهار خط  بر اساس استاندارد PCIe v2.1  ارائه می دهد و سرعت بالاتری در انتقال داده ها را با استفاده کمتر از پردازنده نسبت به راه حل های قبلی با کارت شبکه های دیگر ارائه می دهد.

3-توازن بار (Load Balancing)

Transmit Load Balancing) TLB) و (LB(Switch-Assisted Load Balancing دو ویژگی پیشرفته ای هستند که مشتریان می توانند از آنها برای ساخت pipe بزرگتر برای بهبود پهنای باند استفاده کنند. تکنیک های port-bonding به کاربران این امکان را می دهد که تا حداکثر چهار کارت شبکه دو پورت HPE 361T را در یک سرور HP ProLiant  نصب کنند و جمع گذردهی آنها را تا حداکثر 16 گیگابیت بر ثانیه در انتقال full-duplex ارائه کنند.

4-فریم های بزرگ (Jumbo Frames)

فریم های بزرگ یک واحد انتقال maximum transmission unit) MTU) 9500)) بایت ارائه می دهند که 6 برابر بزرگتر از فریم های اترنت استاندارد هستند. کارت شبکه دو پورت HPE 361T از فریم های بزرگ (Jumbo Frames) برای نرخ انتقال بالاتر و استفاده بهتر از پردازنده پشتیبانی می کند. Jumbo Frames برای انتقال دیتابیس و بک آپ گرفتن از نوار(tape)  کاربردی می باشند.

5-بهینه سازی برای مجازی سازی (Optimized for Virtualization)

مجازی سازی I/O از Intel’s Virtual Machine Device Queues) VMDq ،VMware NetQueue)  و Microsoft VMQ  برای کمک به عملکرد تقاضاهای بهم پیوسته در جریان کارهای مجازی پشتیبانی می کند. کارت شبکه دو پورت HPE 361T با (SR-IOV (Single-Root I/O Virtualization) سازگار است، ماشین های مجازی چندگانه (VM) برای به اشتراک گذاری منابع PCIe واحد مطابقت دارد. کارت شبکه  HPE 361T از SR-IOV پشتیبانی می کند و به پشتیبانی OS، نرم افزار و Firmware نیاز دارد.

6-استاندارد های IEEE 1588 & 802.1AS

کمک های سخت افزاری برای پیاده سازی همگام سازی زمان با استاندارد IEEE 1588 و IEEE 802.1AS برای اپلیکیشن های حساس به زمان.

7-تکنولوژی های مدیریت پاور(Power Management Technologies)

Ethernet 1Gb 2-port 361T از جدیدترین تکنولوژی های مدیریت پاور مانند Energy Efficient Ethernet و ادغام DMA پشتیبانی می کند :

• • Energy Efficient Ethernet : با استاندارد IEEE 802.3az سازگار می باشد، دارای ویژگی های پیشرفته صرفه جویی در مصرف انرژی با فعالیت بار شبکه باعث افزایش قدرت می شود.
  • ادغام (DMA (DMA Coalescing : کارت شبکه HPE 361T از DMA Coalescing پشتیبانی می کند، وقفه ها و بسته های داده ورودی و مرتبط با تماس های DMA بطور هوشمند دسته بندی می شوند تا دستگاه های سیستم را در حالت پاور پائین نگه دارند.

8-Intel Integrated I/O با Data Direct I/O

ویژگی Intel Integrated I/O در سرورهای HPE ProLiant Gen8 دسترسی حافظه از I/O را بر روی سوکت محلی کاهش می دهد که سرعت انتقال اطلاعات CPU را تسریع می کند و جریان ترافیک ورودی و خروجی را تسریع می کند. تکنولوژی های Integrated I/O و Data Direct I/O باعث کاهش قدرت سیستم، افزایش کارایی ورودی/خروجی (I/O) و کاهش تأخیر ورودی/خروجی (I/O) می شود.

9-PXE Boot

پشتیبانی از (PXE (pre-boot execution environment امکان استقرار خودکار منابع محاسباتی را از راه دور از هر نقطه فراهم می کند. این اجازه را می دهد تا یک سرور جدید یا موجود بر روی شبکه بوت شود و امکان دانلود نرم افزار از جمله سیستم عامل را از طریق یک سرور مدیریت / استقرار در یک مکان دیگر در شبکه فراهم می کند. علاوه بر این امکاناتی از راه دورمانند PXE توزیع نرم افزار غیرمتمرکز، عیب یابی و تعمیر از راه دور را فراهم می‌آورد.

راه اندازی لینوکس از طریق PXE یا BOOTP، سرویس های استقرار ویندوز یا UEFI که به رایانه شبکه امکان می دهد با استفاده از کد برنامه سیستم عامل که توسط یک سرور از راه دور تهیه شده است، بوت شود. این با مشخصات نسخه 2.1 PXE  Pre-boot eXecution Environment مطابقت دارد.

10-مجموعه ای از سنسورهای (3D (HPE Sea of Sensors 3D

پشتیبانی از مجموعه سنسورهای HPE که مجموعه ای از 32 سنسور که به طور خودکار فعالیت حرارتی (گرما ) را در سراسر سرور هدایت می‌کند . هنگامی که درجه حرارت بیش از حد  باشد، سنسورها می توانند فن را فعال کنند و تنظیمات دیگری برای کاهش مصرف انرژی  فعال می‌کنند که بهبود قابل توجهی در استفاده از سرعت فن به دست می آید .

افزایش سرعت فن‌ها به صورت جداگانه بر روی هر 6 فن دستگاه، تنها بخشی از قابلیت این سیستم می‌باشد  که باعث کاهش مقدار انرژی مورد استفاده برای فن ها می‌شود.

• مقیاس پذیری و قابلیت اطمینان (Scalability and Reliability)

1-پورت های دوگانه (Dual Ports)

این کارت شبکه با 2 پورت گیگابیت کاربران را قادر می سازد هنگامی که محدودیت اسلات در سرورهای خود دارند، اسلات ها را ذخیره کنند. HP مدت هاست که کارت شبکه های دو پورت برای سرورها را عرضه می کند و طرفدار این کارت شبکه ها می باشد. کارت شبکه دو پورت HPE 361T از بهترین محصولات عرضه شده برای سرورهای HP ProLiant است.

2-تحمل خطای شبکه ((Network Fault Tolerance (NFT)

تحمل خطای شبکه، که گاهی اوقات به عنوان “failover” یا “NIC Redundancy” نامیده می شود، همچنین نصب آداپتورهای چند سرور را امکان پذیر می سازد تا بتواند از طریق آداپتور اضافی پشتیبان گیری دستگاه فعال برای بهبود دسترسی باشد. ابزار HP Teaming کاربران را قادر می سازد مشخص كنند كه در هنگام تعمیر و تعویض آداپتور خراب، آداپتور اصلی کار خود را به عنوان اتصال اصلی شبکه از سر می گیرد.

3-قابلیت های مسافت (Distance Capabilities)

Ethernet 1Gb 2-port 361T تا حداکثر 100 متر کابل را پشتیبانی می کند.

• مدیریت شبکه (Network Management)

1-مذاکره خودکار(Auto-Negotiation)

کارت شبکه HPE361T به طور خودکار سرعت دستگاه را به منظور بررسی اتصال دستگاه چک می کند. این کارت به صورت اتومات تمام پهنای باند یا نصف آن را، با در نظر گرفتن سوئیچ، هاب یا روتر متصل به خود، در حالت duplex پیکربندی می‌کند.

2-Wake-on-LAN

کارت شبکه دو پورت HPE361T  از طریق باس (PCI Express از Wake-on-LAN (WOL پشتیبانی می کند. سیستمی که WOL را پشتیبانی می کند می تواند در زمان خرابی در اختیار مدیر سیستم باقی بماند.  مدیر سیستم می تواند پس از آماده شدن  (awakened) دستگاه، آن را از راه دور کنترل، بازرسی، رفع اشکال یا مدیریت کند.

3-پشتیبانی از مدیریت (Management Support)

مانند تمامی کارت های سرور برند HP، کارت شبکه HPE361T  با درایورهایی ارسال می شود که با همه ورژن های HP Systems Insight Manager)HP SIM) مدیریت و تنظیم می شود. در ضمن می توان گفت کارت شبکه HPE 361T از هر برنامه مدیریتی پشتیبانی کننده پروتکل SNMP، پشتیبانی می کند.

4-سرور مجتمع (Server Integration)

ابزار پیکربندی SmartStart شامل پشتیبانی از نصب و تنظیمات برای کارت شبکه دو پورت HPE 361T است و آداپتور را قادر می سازد تا به عنوان بخشی از فرآیند پیکربندی SmartStart پیکر بندی شود. مدیر وضعیت (Insight Manager) می تواند کارت شبکه HPE 361T را بصورت جداگانه یا در تیم تشخیص دهد و همچنین آمار SNMP را در مورد وقایع کارت شبکه جمع آوری و گزارش کند. پشتیبانی از((Integrated Management Log(IML) توسط کارت شبکه دو پورت HPE 361T برای ورود به سیستم در رویدادهای حساس و مهم روی سرورهای HP ProLiant ارائه شده است.

5-برنامه های پیکربندی (Configuration Utilities)

هر کارت شبکه HPE 361T با مجموعه‌ ای از برنامه های پیکربندی مناسب برای سیستم عامل ها طراحی شده است که این اجازه را به کاربر می‌دهد تا بتواند امکان تشخیص اولیه را فعال و پیکربندی کارت شبکه های گروهی که شامل رابط کاربری GUI برای سیستم عامل های ویندوز مایکروسافت است را انجام دهد. همچنین از نصب اسکریپت گروهی در محیط ویندوز مایکروسافت پشتیبانی می کند که اجازه نصب سیستم عامل های نظارت نشده را می‌دهد.

6-نشانگرهای LED

نشانگرهای LED براکت یکپارچگی لینک، فعالیت شبکه و سرعت هر پورت را برای عیب یابی آسان نشان می دهد.

مشخصات فنی کارت شبکه اچ پی مدل Ethernet 1Gb 2-port 361T:
