کارت ماژول سیسکو مدل C3850-NM-2-10Gکارت ماژول سیسکو مدل C3850-NM-2-10G

مشخصات و اطلاعات کارت ماژول سیسکو C3850-NM-2-10G:

کارت ماژول سیسکو C3850-NM-2-10G، ماژول شبکه‌ی کارتی کمپانی سیسکو می‌باشد. شرکت سیسکو همواره شرکتی معتبر در زمینه تجهیزات شبکه بوده و محصولات آن طیف وسیعی از بازار را تشکیل می‌دهند. این ماژول برای سرویس به سوئیچ‌های سری 3850 سیسکو استفاده می‌شود.

خرید ماژول های سیسکو

کارت ماژول سیسکو C3850-NM-2-10G دارای 4 اسلات به شرح زیر است:

1. کارت ماژول سیسکو C3850-NM-2-10G به اسلات 1، 2، 3، و 4 به 1 گیگابیت SFP مجهز شده‌اند.
2. اسلات 1 و اسلات 2 با ماژول SFP یک گیگا بیت سازگار هستند.
3. اسلات 4 با یک ماژول SFP ده گیگابیت سازگار هستند.
4. اسلات 3 و اسلات 4 هر یک با ماژول SFP ده گیگابیتی سازگار هستند.

چند نکته در خصوص کارت ماژول سیسکو C3850-NM-2-10G:

ویژگی نصب ماژول ها در شبکه:

• سوئیچ‌های شبکه سری 3850 می‌توانند بدون این کارت‌ها در شبکه عمل کنند و نکته بسیار مهم و قابل توجه این است، کاربران در زمانی که نیاز به استفاده از پورت UPLink ندارند باید از blank module استفاده کنند.
• افزودن و یا حذف کارت ماژول سیسکو C3850-NM-2-10G در سوئیچ‌های سری 3850 باعث ایجاد log در دستگاه می‌شود.
• در این کارت ها از ماژول‌های SFP و +SFP می توانید استفاده کنید.
• این کارت ماژول‌ها دارای قابلیت hot-swappable هستند و این بدین معنی است که می‌توان در حین روشن بودن دستگاه کارت ماژول‌ها را با مدل‌های سازگار جابه‌جا و یا به جای آن‌ها از blank module استفاده نمود.

قبل از نصب موارد زیر را در نظر داشته باشید:

• برای جلو گیری از ورود گرد و غبار Blank Module را از اسلات جدا نکنید مگر اینکه کارت ماژول SFP یا +SFP را نصب کرده باشید.
• برای اینکه از ورود گرد و غبار و آلودگی درون آن جلوگیری شود، محافظ روی ماژول‌ها (Dust Plug) را از سر ماژول‌‎های فیبر نوری و کلاهک‌های پلاستیکی را از سرکانکتور کابل فیبرنوری جدا نکنید.
• حذف و نصب کردن یک ماژول شبکه ، می‌تواند عمر مفید آن را کاهش دهد. بهتر است از ماژول شبکه تا زمانی که نیازی ندارید، استفاده نکنید.

برای جلوگیری از آسیب‌‎های ناشی از الکتریسیته‌ی ساکن در هنگام اتصال کابل سوئیچ و سایر دستگاه‌ها، باید از روش‌های محافظتی مانند دستکش و مراحلی که در زیر ذکر شده است پیروی کرد.

مراحل نصب کارت ماژول سیسکو C3850-NM-2-10G :

1. از مچ‌بند دست ESD در زمان نصب استفاده نمایید.
2. پکیج محافظت کننده را از ماژول جدا کنید.
3. Blank module را از دستگاه جدا کنید و آن را نزد خود نگهداری کنید.
4. کارت ماژول را به سمت بالا قرار دهید تا بتوانید آن را در شکاف ماژول نصب کنید. کارت ماژول را در جایگاه تعبیه شده در دستگاه به طور کامل (تا انتها) قرار دهید تا جلد صفحه نمایش ماژول با صفحه نمایش سوئیچ هم تراز شود. برای محکم کردن ماژول شبکه در محل نصب پیچ ها را ببندید.

احتیاط :

• باید قبل از نصب، از درست قرار گرفتن ماژول در جایگاه خود اطمینان حاصل نمایید تا با نصب نادرست باعث آسیب رسیدن به ماژول نشوند.
• کارت ماژول شبکه را با کابل‌ها و یا ماژول‌های SFP متصل نصب نکنید . قبل از نصب کارت ماژول شبکه همیشه کابل‌ها و ماژول‌ها را جدا کنید.
• در صورت اتصال کارت ماژول شبکه همراه با ماژول و فیبر نوری امکان تغییر حالت درگاه ماژول به مد error-disabled می‌باشد که برای رفع این حالت می‌توانید پس از نصب کارت ماژول درگاه(Interface) را به حالت shutdown و سپس no shutdown تغییر حالت دهید.

نکات مهم:

• بر خلاف سایر ماژول‌های شبکه، ماژول سیسکو مدل C3850-NM-2-10G تا زمانی که پیچ به درستی محکم نشوند، نمی‌تواند به طور کامل وارد شده و محافظت شود.

تنظیمات پورت کارت ماژول سیسکو C3850-NM-2-10G:

در کارت ماژول سیسکو C3850-NM-2-10G، دو قسمت اول به صورت اولیه 1G و دو پورت آخر بطور نسبی 10G است. بنابراین، شما می‌توانید 1G را از GigabitEthernet1/1/1 تا GigabitEthernet1/1/2 پیکربندی کنید و دو پورت آخر را از TenGigabitEthernet1/1/3 تا TenGigabitEthernet1/1/4 پیکربندی کنید، زمانی که دو پورت را به عنوان 1G استفاده می‌کنید فقط چهار رابط قابل اعتماد هستند و چهار واسط دیگر را نباید مورد استفاده قرار دهید، حتی اگر آنها هنوز در CLI نمایش داده می‌شوند.

حذف یک ماژول شبکه:

برای جلوگیری از خطای عدم احراز هویت و عدم تشخیص کارت ماژول‌ها ،حداقل 5 ثانیه بین قرار دادن و خارج کردن آنلاین کارت ماژول شبکه صبر نمایید.

مراحل حذف:

1. از مچ بند دست ESD در زمان کار استفاده نمایید.
2. کابل‌ها را از ماژول‌های SFP جدا کنید.
3. ماژول SFP را از کارت ماژول شبکه جدا کنید.
4. پیچ‌های کارت ماژول شبکه را باز کنید.
5. از سرپیچ‌ها برای خارج کردن کارت ماژول استفاده نمایید .
6. یک کارت ماژول شبکه جایگزین یا یک blank module در اسلات نصب کنید.
7. کارت ماژولی را که خارج کرده‌اید در کیسه ضد الکتریسیته یا سایر محیط‌ های محافظت شده قرار دهید.

احتیاط:

• توجه داشته باشید که کارت ماژول شبکه را با کابل‌های متصل و یا ماژول های SFP نصب نکنید و همچنین قبل از حذف ماژول شبکه همیشه کابل‌ها و ماژول‌ها را خارج کنید.
• در صورتی که کارت ماژول شبکه همراه با ماژول و فیبر نوری متصل شد، امکان تغییر حالت درگاه ماژول به مد Error-disabled است، که برای رفع این حالت می‌توانید پس از نصب کارت ماژول درگاه(Interface) را به حالت shutdown و سپس no shutdown تغییر حالت دهید.

نصب ماژول SFP و +SFP:

در ابتدا شما باید یک ماژول شبکه نصب شده برای استفاده از ماژول‌های SFP و +SFP (به جز سوئیچ های مدل WS-C3850-12S و WS-C3850-24S) داشته باشید.

در مدل‌های سوئیچ Catalyst WS-C3850-12S و WS-C3850-24S ، پورت‌های Downlink از ماژول‌های SFP استاندارد پشتیبانی می‌کنند.

خرید سوئیچ سیسکو WS-C3850-24S-E

و  در مدل‌های سوئیچ Catalyst WS-C3850-12XS و WS-C3850-24XS ، پورت‌های Downlink از ماژول های استاندارد +SFP پشتیبانی می‌کنند.

خرید سوئیچ سیسکو WS-C3850-12XS-S

هشدار:

زمانی‌که که SFPهای متعددی را در چند پورت سوئیچ قرار داده‌اید، 5 ثانیه بین قراردادن هر SFP صبر کنید تا از ورود پورت‌ها به حالت خطا (error disabled) جلوگیری شود. به همین روال، وقتی که یک SFP را از یک پورت حذف می‌کنید، 5 ثانیه قبل از نصب دوباره‌ی آن صبر کنید.

مراحل نصب ماژول‌های SFP و +SFP:

1. از مچ‌بند دست ESD در زمان نصب استفاده نمایید.
2. ماژول SFP به کمک نشانه‌هایی که بر روی آن قرارگرفته است از جمله پورت‌های ارسال (TX) و دریافت (RX) شناسایی می‌شوند. در بعضی از ماژول‌های SFP، نشانه‌های ارسال و دریافت (TX و RX)  برای نشان دادن جهت اتصال آن را توسط فلش نشان دهند.
3. اگر ماژول SFP دارای قفل می‌باشد، آن را به موقعیت باز حرکت دهید.
4. ماژول را در مقابل شکاف اسلات قرار داده و فشار دهید تا اتصال شما به محل مورد نظر احساس شود.
5. اگر ماژول SFP دارای قفل می‌باشد، آن را به موقعیت قفل تغییر دهید.
6. محافظ (SFP (dust plugs را برداشته و آن را نزد خود نگه دارید.
7. کابل‌های SFP را وصل کنید.

مراحل خارج کردن ماژول های SFP و +SFP:

1. مچ بند دست ESD را در زمان کار استفاده کنید.
2. کابل را از ماژول SFP+/SFP جدا کنید و برای اتصال مجدد، توجه داشته باشید که کدام کانکتورکابل ارسال (TX) و کدام دریافت (RX) است.
3. محافظ (Dust plugs) را روی پورت‌های نوری ماژول SFP+/SFP قرار دهید تا رابط کاربری تمیز بماند.
4. اگر ماژول دارای قفل باشد، آن را به سمت پایین کشیده و بچرخانید. اگر از انگشت خود برای باز کردن قفل استفاده نمی‌کنید، از یک پیچ گوشتی کوچک یا صاف یا ابزار دیگر بلند و باریک برای باز کردن آن استفاده نمایید.
5. کارت ماژول SFP+/SFP را بگیرید و با دقت آن را از اسلات به سمت بیرون کشیده و جدا کنید.
6. کارت ماژولی را که خارج کرده‌اید در کیسه ضد الکتریسیته یا سایر محیط‌های محافظت شده قرار دهید.

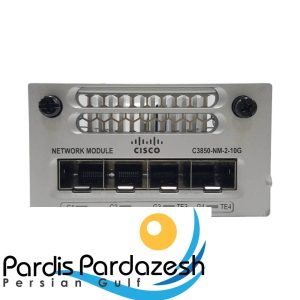

نگاهی به ماژول سیسکو C3850-NM-2-10G:

1. پیچ
2. اسلات های SFP+ یک یا ده گیگ اترنت
3. اسلات های SFP یک گیگ اترنت
4. LEDها

مقایسه کارت ماژول سیسکو C3850-NM-2-10G با موارد مشابه:

کارت ماژول سیسکو C3850-NM-2-10G با سوئیچ های زیر سازگار می باشد:

مشخصات فنی کارت ماژول سیسکو C3850-NM-2-10G:
