کارت ماژول سیسکو مدل C3850-NM-8-10G

مشخصات و ویژگی های ماژول سیسکو مدل C3850-NM-8-10G:

کارت ماژول سیسکو C3850-NM-8-10G ماژول کارتی از سری محصولات شرکت سیسکو می‌باشد. شرکت سیسکو همواره شرکتی معتبر و مشهور در زمینه‌ی تجهیزات شبکه می‌باشد که طیف وسیعی از بازار را تشکیل می‌دهند. از این مدل ماژول برای سرویس به سوئیچ‌های سیسکو سری Catalyst 3850 استفاده می‌شود.

کارت ماژول سیسکو C3850-NM-8-10G دارای 8 اسلات 10G با پورت +SFP در هر اسلات است. هر پورت از آن، یک اتصال 10G را پشتیبانی می کند.

چند نکته در خصوص کارت ماژول سیسکو C3850-NM-8-10G:

نصب ماژول ها در شبکه

• سوئیچ‌های سری 3850 می‌توانند بدون این کارت‌ها در شبکه عمل کنند و نکته بسیار مهم و قابل توجه این است، در زمانی که نیاز به استفاده از پورت UPLink نباشد باید از blank module استفاده شود.
• افزودن و یا حذف این کارت ماژول‌ها درون سوئیچ‌های سری 3850 باعث ایجاد log در دستگاه می‌شود
• در این کارت ها از ماژول های SFP و +SFP می توانید استفاده کنید
• این کارت ماژول‌ها قابلیت hot-swappable را دارا می‌باشند و این بدین معنی است که می‌توان در حین روشن بودن دستگاه کارت ماژول‌ها را با مدل‌های سازگار جابه‌جا و یا به جای آن‌ها از blank module استفاده نمود.

قبل از نصب به موارد زیر دقت کنید:

• برای جلو گیری از ورود گرد و غبار Blank Module را از اسلات جدا نکنید مگر اینکه کارت ماژول SFP یا SFP+ را نصب کرده باشید.
• برای جلوگیری از ورود گرد و غبار و آلودگی درون آن ، محافظ روی ماژول‌ها (Dust Plug) را از سر ماژول‌‎های فیبر نوری وهمچنین کلاهک‌های پلاستیکی را از سرکانکتور کابل فیبرنوری جدا نکنید.
• حذف و نصب یک ماژول شبکه می‌تواند عمر مفید آن را کاهش دهد. ماژول شبکه را تا زمانی که لازم ندارید استفاده نکنید.

برای جلوگیری از آسیب‌های ناشی از الکتریسیته ساکن ، هنگام اتصال کابل به سوئیچ و سایر دستگاه ها، از روش‌های محافظتی مانند دستکش و فرآیندی که در پایین ذکر شده پیروی کنید:

ـ مراحل نصب:

1. از مچ‌بند دست ESD در زمان نصب استفاده نمایید
2. پکیج محافظت کننده را از ماژول جدا کنید
3. blank module را از دستگاه جدا کنید و آن را نزد خود نگهداری کنید

ـ احتیاط:

• قبل از نصب، از درست قرار گرفتن ماژول در جایگاه خود اطمینان حاصل فرمایید، نصب نادرست می‌تواند به ماژول آسیب برساند.
• کارت ماژول شبکه را با کابل‌ها و یا ماژول‌های SFP متصل نصب نکنید . قبل از نصب کارت ماژول شبکه همیشه کابل‌ها و ماژول‌ها را جدا کنید.
• در صورت اتصال کارت ماژول شبکه همراه با ماژول و فیبر نوری امکان تغییر حالت درگاه ماژول به مد error-disabled می‌باشد که برای رفع این حالت می‌توانید پس از نصب کارت ماژول درگاه(Interface) را به حالت shutdown و سپس no shutdown تغییر حالت دهید.

4. کارت ماژول را به سمت بالا قرار دهید تا بتوانید آن را در شکاف ماژول نصب کنید. کارت ماژول را در جایگاه تعبیه شده در دستگاه به طور کامل (تا انتها ) قرار دهید تا جلد صفحه نمایش ماژول با صفحه نمایش سوئیچ هم تراز شود. برای محکم کردن ماژول شبکه در محل نصب پیچ ها را ببندید.

تنظیمات پورت کارت ماژول سیسکو C3850-NM-8-10G:

کلیه پورت‌های ماژول سیسکو مدل C3850-NM-8-10G به طور پیش فرض تا 10 گیگابیت می‌باشند و باید به صورت TenGigabitEthernet1 / 1/1 تا TenGigabitEthernet1 / 1/8 پیکربندی شوند، حتی در زمانی که شما آنها را به عنوان SFP 1G ا استفاده می‌کنید.

حذف یک ماژول شبکه :

برای جلوگیری از خطای عدم احراز هویت و عدم تشخیص کارت ماژول‌ها ،باید حداقل 5 ثانیه بین قرار دادن و خارج کردن آنلاین کارت ماژول شبکه صبر کنید.

مراحل حذف:

1. از مچ بند دست ESD در زمان کار استفاده کنید.

احتیاط

• کارت ماژول شبکه را با کابل‌های متصل و یا ماژول‌های SFP ، نصب نکنید و همچنین قبل از حذف ماژول شبکه همیشه کابل‌های شبکه و ماژول‌ها را خارج نمایید.
• در صورت اتصال کارت ماژول شبکه همراه با ماژول و فیبر نوری امکان تغییر حالت درگاه ماژول به مد Error-disabled می‌باشد که برای رفع این حالت می‌توانید پس از نصب کارت ماژول درگاه (Interface) را به حالت Shutdown و سپس No shutdown تغییر حالت دهید .

2. کابل‌ها را از ماژول‌های SFP جدا کنید.
3. ماژول SFP را از کارت ماژول شبکه خارج کنید.
4. پیچ‌های کارت ماژول شبکه را باز نمایید.
5. برای خارج کردن کارت ماژول از سر پیچ‌های آن استفاده نمایید .
6. یک کارت ماژول شبکه جایگزین یا یک Blank module در اسلات نصب نمایید.
7. کارت ماژولی را که خارج کرده‌اید را در کیسه ضد الکتریسیته یا سایر محیط‌های محافظت شده قرار دهید.

نصب ماژول SFP و +SFP :

• در ابتدای کار لازم است که شما یک ماژول شبکه نصب شده برای استفاده از ماژول‌های SFP و +SFP (به جز Catalyst WS-C3850-12S و WS-C3850-24S) داشته باشید.
• در مدل‌های سوئیچ Catalyst WS-C3850-12S و WS-C3850-24S ، پورت‌های Downlink از ماژول های SFP استاندارد پشتیبانی می‌کنند .
• و همچنین در مدل‌های سوئیچ Catalyst WS-C3850-12XS و WS-C3850-24XS ، پورت‌های Downlink از ماژول‌های استاندارد SFP+ پشتیبانی می‌کنند.

هشدار

زمانی‌که که SFP های متعددی را در چند پورت سوئیچ قرار می‌دهید، 5 ثانیه بین قراردادن هرSFP صبر کنید تا از ورود پورت‌ها به حالت خطا (Error disabled) جلوگیری شود. به همین روال، هنگامی که یک SFP را از یک پورت حذف می‌کنید، 5 ثانیه قبل از نصب مجدد آن صبر کنید.

مراحل نصب ماژول‌های SFP و SFP+:

1. از مچ‌بند دست ESD در زمان نصب استفاده کنید.
2. شناسایی پورت‌های ارسال (TX) و دریافت (RX) ماژول SFP به کمک نشانه‌هایی که بر روی آنها قرار داده شده است.( در بعضی از ماژول‌های SFP ، نشانه‌های ارسال و دریافت (TX و RX) برای نشان دادن جهت اتصال آن را توسط فلش می‌باشد)
3. اگر ماژول SFP دارای قفل است، آن را به موقعیت باز تغییر حالت دهید.
4. ماژول را در مقابل شکاف اسلات قرار داده و فشار دهید تا اتصال شما به محل مورد نظر احساس شود.
5. اگر ماژول SFP دارای قفل است، آن را به موقعیت قفل تغییر دهید.
6. (محافظ SFP (Dust plugs را بردارید و آن را نزد خود نگه دارید.
7. کابل های SFP را وصل کنید.

مراحل خارج کردن ماژول های SFP و SFP+:

1. از مچ بند دست ESD در زمان کار استفاده کنید.
2. کابل را از ماژول SFP+ / SFP جدا کنید. برای اتصال مجدد، توجه داشته باشید که کدام کانکتورکابل رسید (TX) و کدام دریافت (RX) است.
3. محافظ (Dust plugs) را روی پورت‌های نوری ماژول SFP+ / SFP قرار دهید تا رابط کاربری تمیز بماند.
4. اگر ماژول دارای قفل باشد، آن را به سمت پایین کشیده و بچرخانید. اگر از انگشت خود برای باز کردن قفل استفاده نمی‌کنید، از یک پیچ گوشتی کوچک یا صاف یا ابزار دیگر بلند و باریک برای باز کردن آن استفاده کنید.
5. کارت ماژول SFP+ / SFP را بگیرید و با دقت آن را از اسلات به سمت بیرون بکشید و جدا کنید.
6. کارت ماژولی را که خارج کرده‌اید در کیسه ضد الکتریسیته یا سایر محیط‌های محافظت شده قرار دهید.

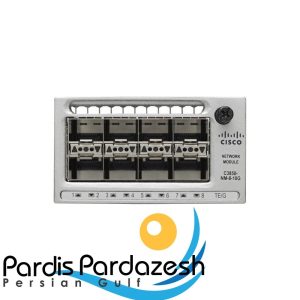

نگاهی به کارت ماژول سیسکو C3850-NM-8-10G :

1. پیچ
2. اسلات 10G یا 1G +SFP
3. LED ها

نکته: این ماژول شبکه تنها یک پیچ دارد. شما باید پیچ را به طور کامل برای تضمین ماژول بچرخانید و ابتدا پیچ را بردارید تا ماژول جدا شود.

سازگاری کارت ماژول سیسکو C3850-NM-8-10G با سوئیچ ها:

در زیر سوئیچ‌هایی را که ماژول سیسکو مدل C3850-NM-8-10G پشتیبانی می‌کنند مشاهده می‌کنید:

ویژگی های تکمیلی کارت ماژول سیسکو C3850-NM-8-10G:

سایر محصولات پیشنهادی:

کارت ماژول سیسکو C3850-NM-2-40G
