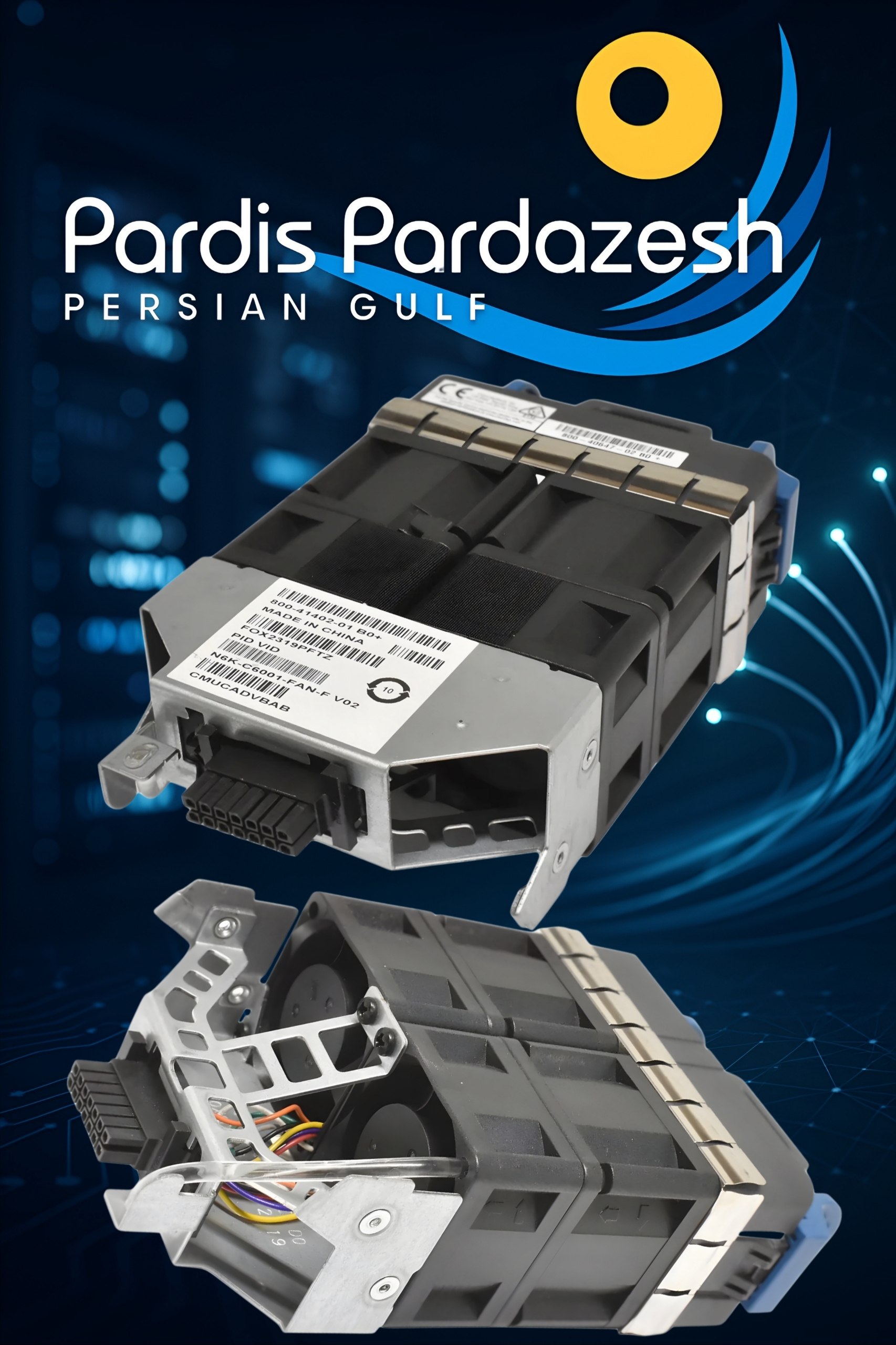

مشخصات فنی، معماری و بررسی فن سوئیچ Cisco N6K-C6001-FAN-F

فن سوئیچ Cisco N6K-C6001-FAN-F یک ماژول خنک‌کننده کلیدی است که به‌طور اختصاصی برای سوئیچ‌های دیتاسنتری پرسرعت خانواده Cisco Nexus 6001 Series طراحی شده است. تفاوت اصلی مدل با پسوند F (Port-side Intake) با مدل‌های دیگر، در جهت گردش هوا و مدیریت حرارتی آن برای استاندارد چیدمان تجهیزات در رک‌های دیتاسنتر است.

جدول مشخصات فنی فن سوئیچ Cisco N6K-C6001-FAN-F

ویژگی‌های کلیدی و معماری سخت‌افزاری فن سوئیچ Cisco N6K-C6001-FAN-F

۱. گردش هوای بهینه (Port-side Intake)

در سناریوهای چیدمان دیتاسنتر بر اساس راهروی سرد و گرم (Cold Aisle / Hot Aisle)، مدل‌های با پسوند F تضمین می‌کنند که هوای خنک از سمت پورت‌ها وارد شاسی شده و پس از عبور از روی چیپ‌ست‌های پردازشی و ترنسیورهای پرسرعت، هوای گرم از سمت پشت دستگاه خارج شود.

۲. قابلیت Hot-Swappable و تعویض در حین کار

طراحی ماژولار این سینی فن به مدیر شبکه اجازه می‌دهد بدون نیاز به خاموش کردن سوئیچ (Zero Downtime) و بدون ایجاد وقفه در ترافیک لایه Core، ماژول معیوب را تعویض کند.

۳. مانیتورینگ هوشمند در NX-OS

سیستم‌عامل سوئیچ (NX-OS) با دریافت داده‌های حرارتی از سنسورهای داخلی، سرعت چرخش فن‌ها را به‌صورت پویا تنظیم می‌کند تا تعادل ایده‌آلی میان مصرف انرژی، طول عمر بلبرینگ‌ها و کاهش نویز صوتی برقرار شود.

نکات کلیدی پیش از خرید و نصب فن سوئیچ Cisco N6K-C6001-FAN-F

• انطباق اجباری جهت جریان هوا با پاورها (Airflow Matching):

  • این نکته حیاتی است که جهت جریان هوای ماژول فن (Port-side Intake) باید دقیقاً با جهت جریان هوای منابع تغذیه (Power Supplies) نصب‌شده روی سوئیچ Nexus همخوانی داشته باشد. ترکیب فن نوع F با پاورهای ناسازگار باعث ایجاد جریان هوای متلاطم، افزایش شدید حرارت و ارور سخت‌افزاری در سیستم‌عامل می‌شود.

• اختصاصی بودن پارت‌نامبر:

  • این ماژول صرفاً برای شاسی Nexus 6001 ساخته شده است و روی سایر خانواده‌های نکسوس قابل استفاده نیست.
