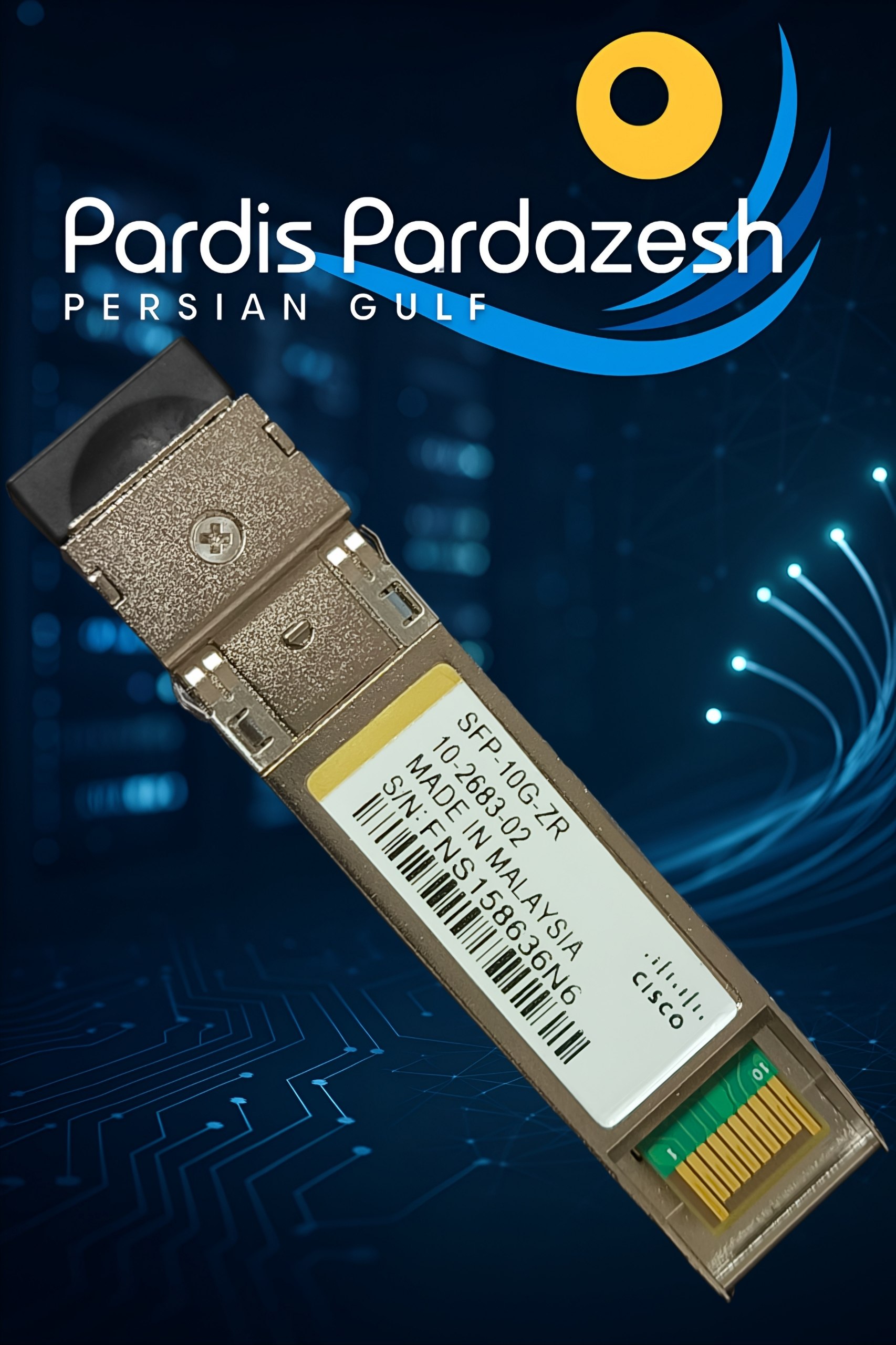

مشخصات فنی ماژول فیبر نوری Cisco SFP-10G-ZR

ماژول فیبر نوری Cisco SFP-10G-ZR (پارت‌نامبر دقیق: SFP-10G-ZR یا SFP-10G-ZR=) یکی از قدرتمندترین ترانسیورهای (Transceiver) برد بلند کمپانی سیسکو در فرم‌فاکتور SFP+ است. این ماژول برای برپایی لینک‌های فوق‌العاده طولانی (Ultra Long-Haul) اتـرنت ۱۰ گیگابیتی بر بستر فیبر نوری تک‌حالته (Single-Mode Fiber – SMF) تا مسافت حداکثر ۸۰ کیلومتر بدون نیاز به تکرارکننده نوری (Optical Repeater) طراحی و ساخته شده است.

استفاده از لیزر پیشرفته EML در طول موج 1550nm و حساسیت گیرنده بالا، این ترانسیور را به یک استاندارد طلایی برای اتصال مراکز داده دور از هم و لینک‌های زیرساختی شهری و بین‌شهری تبدیل کرده است.

???? جدول مشخصات فنی قطعی (Technical Specifications)

ویژگی‌های کلیدی و معماری سخت‌افزاری ماژول فیبر نوری Cisco SFP-10G-ZR

۱. برد فوق‌العاده بالا (Ultra Long-Reach) تا ۸۰ کیلومتر

این ماژول از طول موج 1550nm استفاده می‌کند که کمترین میزان تضعیف سیگنال (Attenuation) را در طول فیبر نوری تک‌حالته دارد. همراهی فرستنده EML با گیرنده حساس APD (Avalanche Photodiode) بودجه نوری 24dB را فراهم می‌کند تا سیگنال بدون افت کیفیت مسافت‌های بین‌شهری تا ۸۰ کیلومتر را طی کند.

۲. فرم‌فاکتور کامپکت SFP+

برخلاف نسل‌های قدیمی‌تر (مانند XFP یا X2)، این ترانسیور در ابعاد استاندارد SFP+ ساخته شده است. این موضوع باعث صرفه‌جویی شدید در فضای اسلات‌های سوئیچ و تراکم بالای پورت (Port Density) در تجهیزات لایه Core شبکه می‌شود.

۳. پشتیبانی کامل از قابلیت DOM / DDM

از طریق سیستم مانیتورینگ نوری دیجیتال (Digital Optical Monitoring)، مدیران شبکه می‌توانند پارامترهای حیاتی ماژول را به‌صورت زنده از طریق CLI روتر یا سوئیچ سیسکو (دستور show interfaces transceiver detail) مشاهده کنند. این قابلیت عیب‌یابی قطعی فیبر یا تضعیف سیگنال را بسیار ساده می‌کند.

مقایسه مهم: تفاوت SFP-10G-ZR با SFP-10G-LR و SFP-10G-ER

• SFP-10G-LR: طول موج 1310nm / مسافت حداکثر ۱۰ کیلومتر (کاربرد در شبکه داخلی و دیتاپاس‌ها).

• SFP-10G-ER: طول موج 1550nm / مسافت حداکثر ۴۰ کیلومتر (ارتباطات متوسط شهری).

• SFP-10G-ZR: طول موج 1550nm / مسافت حداکثر ۸۰ کیلومتر (ارتباطات فوق‌العاده طولانی بین‌شهری و دیتاپاس‌های دور).

نکات کلیدی و ملاحظات فنی پیش از خرید ماژول فیبر نوری Cisco SFP-10G-ZR

• خطر سوزاندن گیرنده در مسافت‌های کوتاه (Attenuator Requirement):

  • توان فرستنده (Tx) این ماژول بسیار بالا و حساسیت گیرنده (Rx) آن خفن و شدید است! اگر می‌خواهید این ماژول را در مسافت‌های کمتر از ۲۰ کیلومتر آزمایش یا استفاده کنید، حتماً و الزماً باید از آتنواتور نوری (Optical Attenuator) بین ۵ تا ۱۰ دسی‌بل استفاده کنید. اتصال مستقیم فرستنده به گیرنده در فاصله کوتاه باعث سوختن دائمی چیپست گیرنده (Rx) می‌شود!

• بررسی توان فیبر (OTDR Test):

  • برای رسیدن به مسافت ۸۰ کیلومتر، کیفیت جوش‌های فیبر (Splices)، پاکیزگی کانکتورها و استاندارد بودن کابل فیبر نوری (G.652) نقش حیاتی دارد.

سناریوهای کاربردی ماژول فیبر نوری Cisco SFP-10G-ZR

• اتصال Data Center به Data Center (DCI): برپایی لینک‌های پشتیبان و سنکرون‌سازی دیتا در مراکز داده با فاصله دور از هم.

• ارتباطات زیرساختی سرویس‌دهندگان (ISP & Telecom): ایجاد خطوط اصلی (Backbone) ۱۰ گیگابیتی بین شهرها یا مراکز مخابراتی مختلف.

• سوئیچ‌ها و روترهای ارشد: استفاده در اسلات‌های SFP+ سوئیچ‌های Cisco Catalyst 9300, 9500, Nexus و روترهای سری ASR.
