مشخصات فنی ماژول فیبر نوری F5 مدل OPT-0016-00

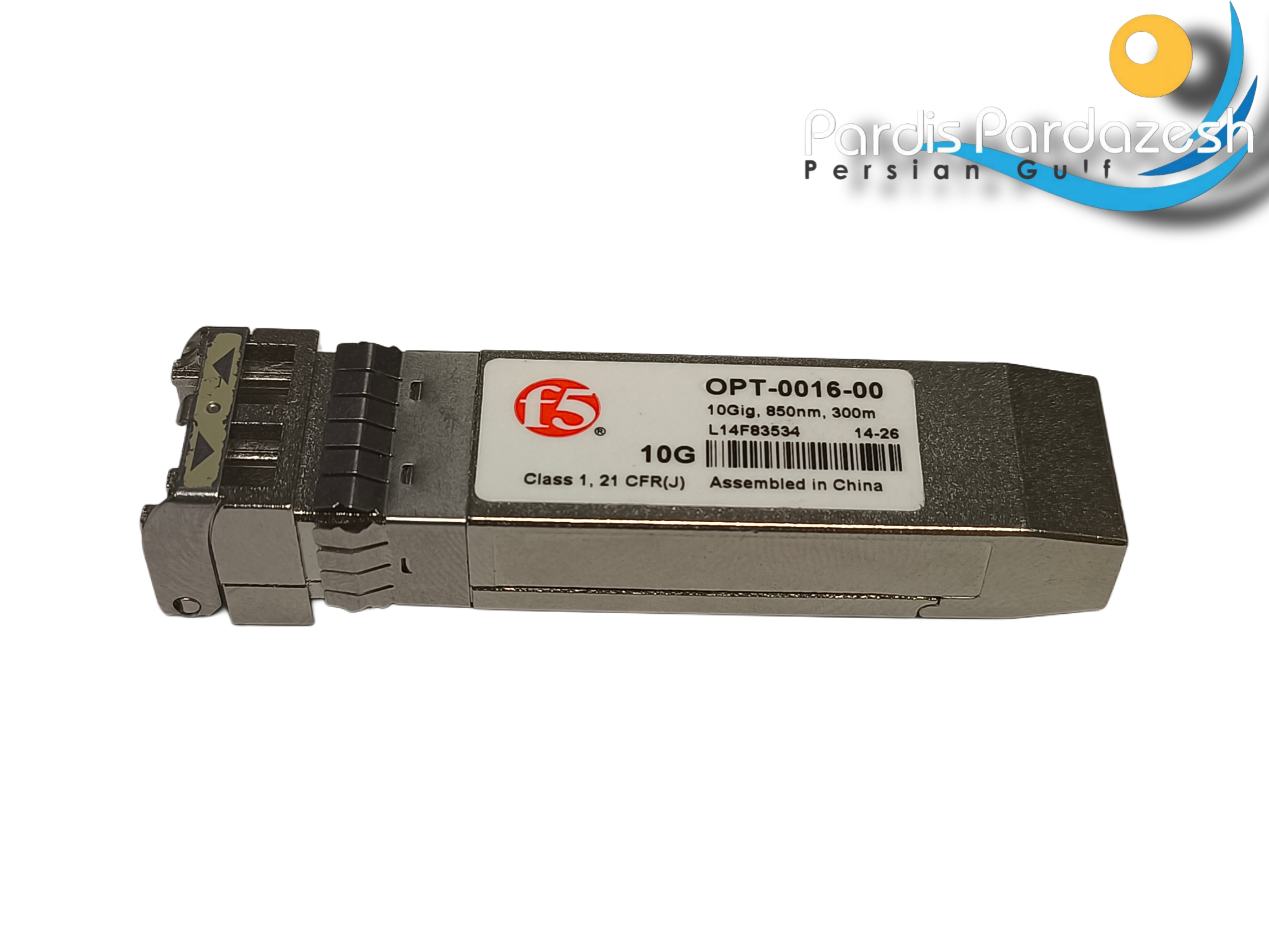

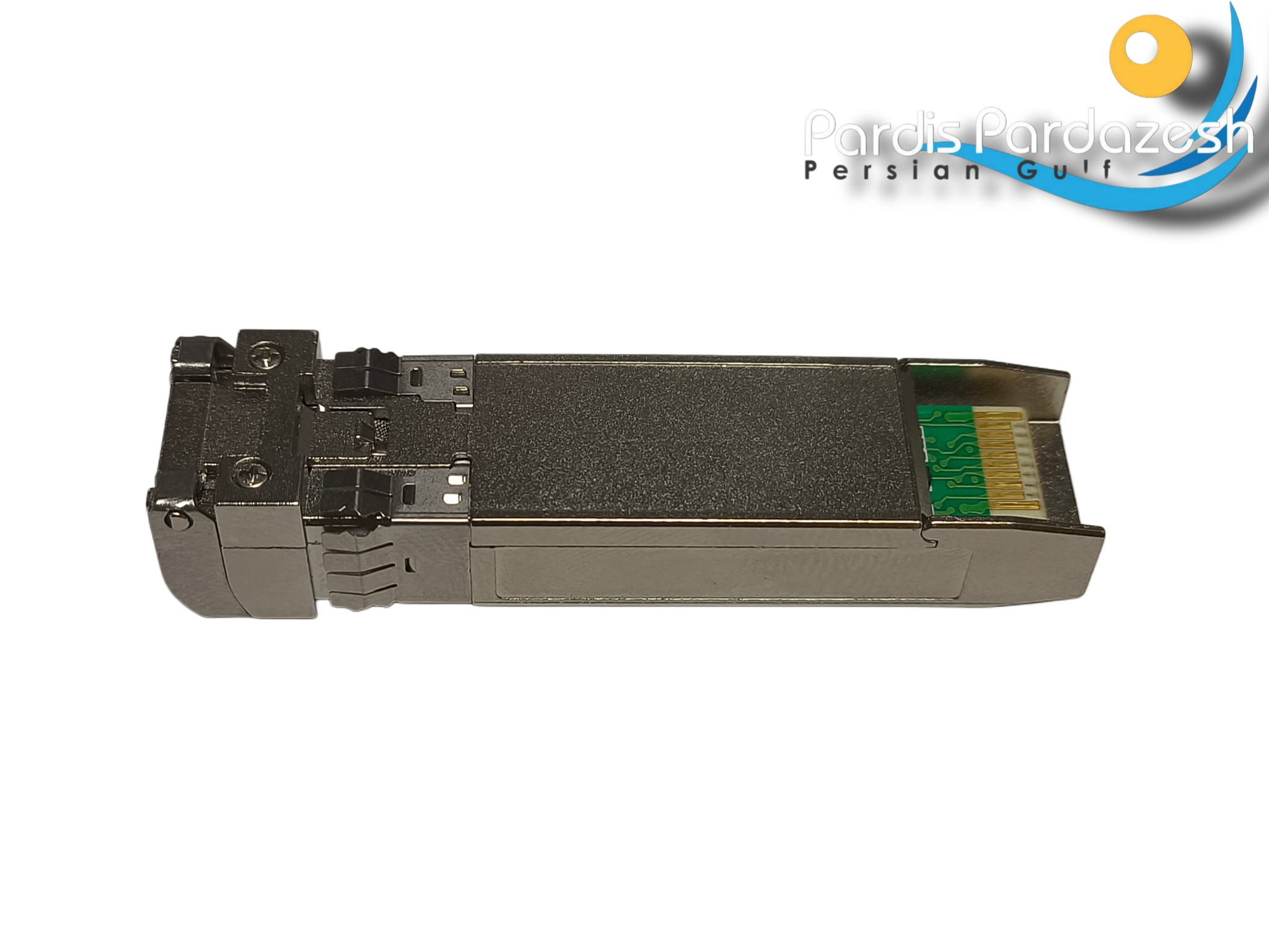

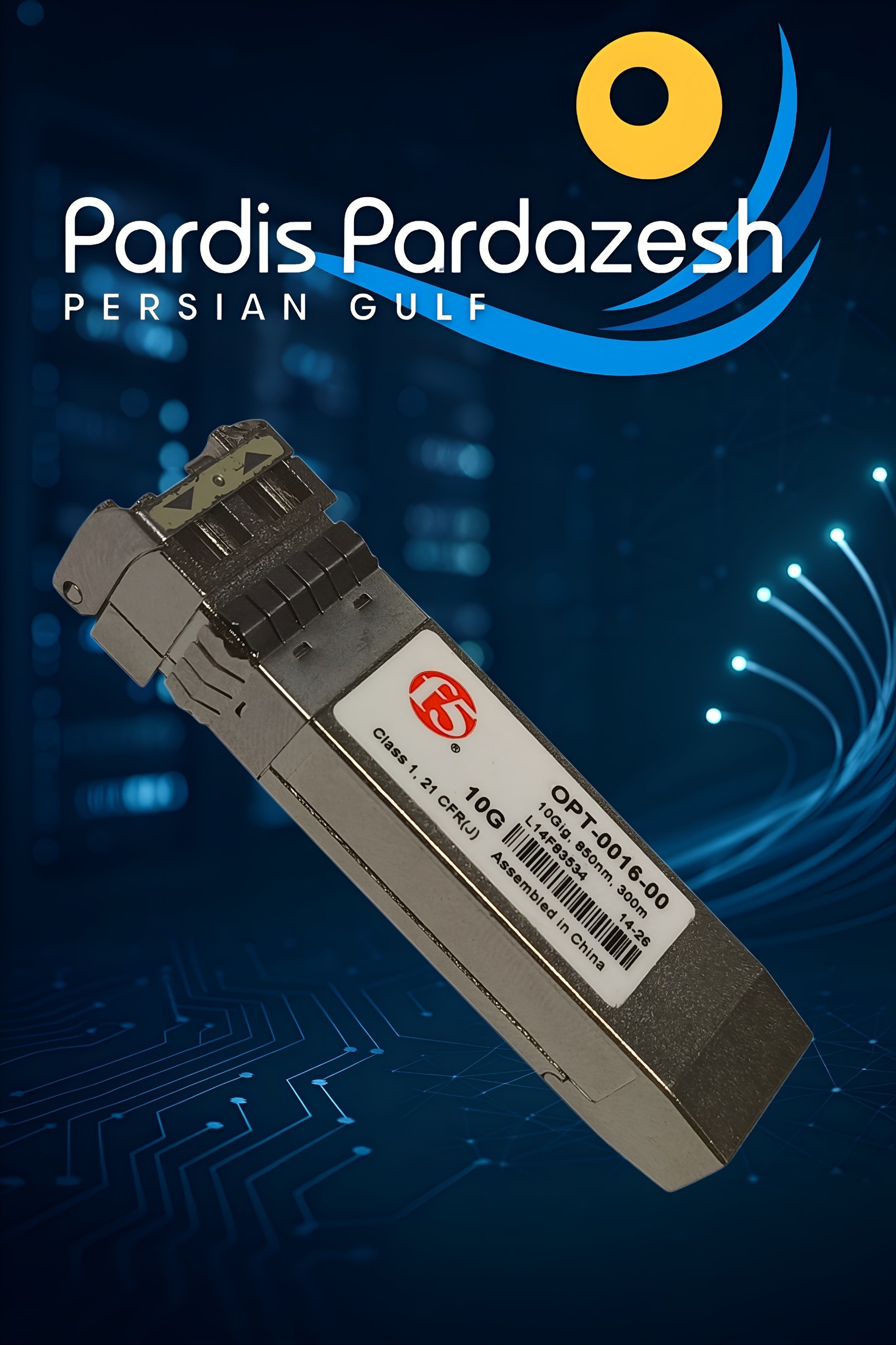

ماژول فیبر نوری F5 مدل OPT-0016-00 (با پارت‌نامبر تجاری F5-UPG-SFP+-10G-LR / کد ساختاری F5 200-0318-00) یک فرستنده-گیرنده نوری (Transceiver) از نوع +SFP است که برای برقراری ارتباطات بلندبرد (Long Reach) با سرعت 10 Gigabit Ethernet روی فیبر سینگل‌مود (Singlemode) طراحی شده است.

این ماژول جهت اتصال سخت‌افزارهای مدیریت ترافیک و تعادل بار F5 (مانند پلتفرم‌های BIG-IP و سیستم‌های شاسی VIPRION) به شبکه‌های WAN، اتصال بین دیتاسنتری (DCI) یا سوئیچ‌های Core در فواصل طولانی به‌کار می‌رود.

جدول مشخصات فنی ماژول فیبر نوری F5 مدل OPT-0016-00

ویژگی‌های کلیدی و فناوری‌های به‌کاررفته ماژول فیبر نوری F5 مدل OPT-0016-00

۱. فناوری لیزر DFB و استاندارد 10GBASE-LR

این ماژول از فرستنده نوری 1310nm DFB (Distributed Feedback) بهره می‌برد که امکان ارسال سیگنال نوری دقیق با تضعیف بسیار پایین را تا مسافت ۱۰ کیلومتر روی فیبرهای سینگل‌مود استاندارد (G.652) فراهم می‌سازد.

۲. پایش دقیق سلامت لینک با DDM/DOM

سیستم‌عامل اختصاصی F5 (TMOS) از طریق قابلیت DDM این ماژول، به‌صورت لحظه‌ای پارامترهای حیاتی نظیر توان نوری ورودی/خروجی (Rx/Tx Optical Power) و دمای کاری ماژول را سنجیده و هشدارهای پیشگیرانه صادر می‌کند.

۳. قابلیت تعویض گرم (Hot-Swappable)

بدون نیاز به خاموش کردن تجهیزات حساس BIG-IP یا قطع سرویس‌دهی سیستم‌عامل، می‌توانید ماژول را در اسلات‌های +10G SFP جای‌گذاری یا خارج کنید.

نکات کلیدی و ملاحظات فنی پیش از خرید ماژول فیبر نوری F5 مدل OPT-0016-00

• نوع فیبر و کابل مورد نیاز:

  • این ماژول فقط با کابل‌های فیبر نوری سینگل‌مود (پچ‌کورد LC-LC SMF معمولاً با روکش زرد رنگ) کار می‌کند. استفاده از کابل مالتی‌مود موجب افت شدید سیگنال و عدم برقراری لینک خواهد شد.

• استفاده از تضعیف‌کننده نوری (Attenuator) در فواصل کوتاه:

  • به دلیل توان ارسالی بالای لیزر 1310nm LR، اگر از این ماژول برای تست روی میز (Bench Test) یا فواصل بسیار کوتاه (زیر ۱۰۰ متر) استفاده می‌کنید، توصیه می‌شود از یک تضعیف‌کننده نوری (Attenuator 5dB تا 10dB) استفاده کنید تا گیرنده حساس نوری (Rx) دچار آسیب یا اشباع نشود.

• بررسی سازگاری کدگذاری EEPROM:

  • تجهیزات F5 BIG-IP نسبت به کد شناسه اختصاصی ماژول‌ها حساس هستند. استفاده از ماژول‌های متفرقه بدون کدگذاری F5 ممکن است باعث بروز خطای Unsupported Transceiver در محیط TMOS شود.

سناریوهای کاربردی ماژول فیبر نوری F5 مدل OPT-0016-00

• اتصال دیتاسنترهای مجزا (Data Center Interconnect – DCI): ایجاد لینک ۱۰ گیگابیتی مستقیم بین دو دیتاسنتر یا رک‌های دور از هم تا فاصله ۱۰ کیلومتر جهت همگام‌سازی ترافیک و سرورها.

• اتصال به تجهیزات سرویس‌دهنده اینترنت (Uplink to ISP/Core): برقراری ارتباط uplink با سوئیچ‌ها و روترهای اصلی شبکه زیرساخت از طریق فیبر نوری شهری.
