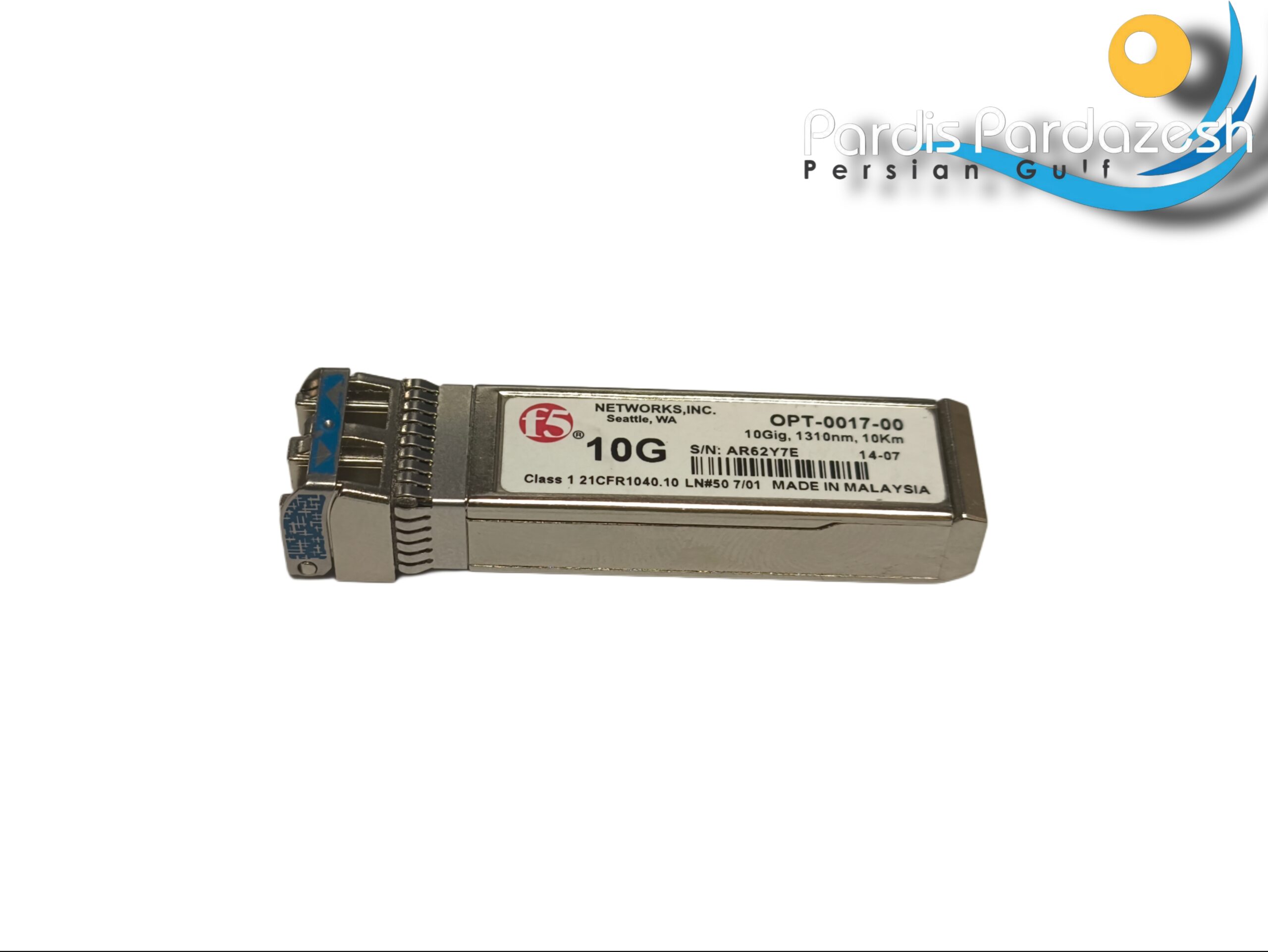

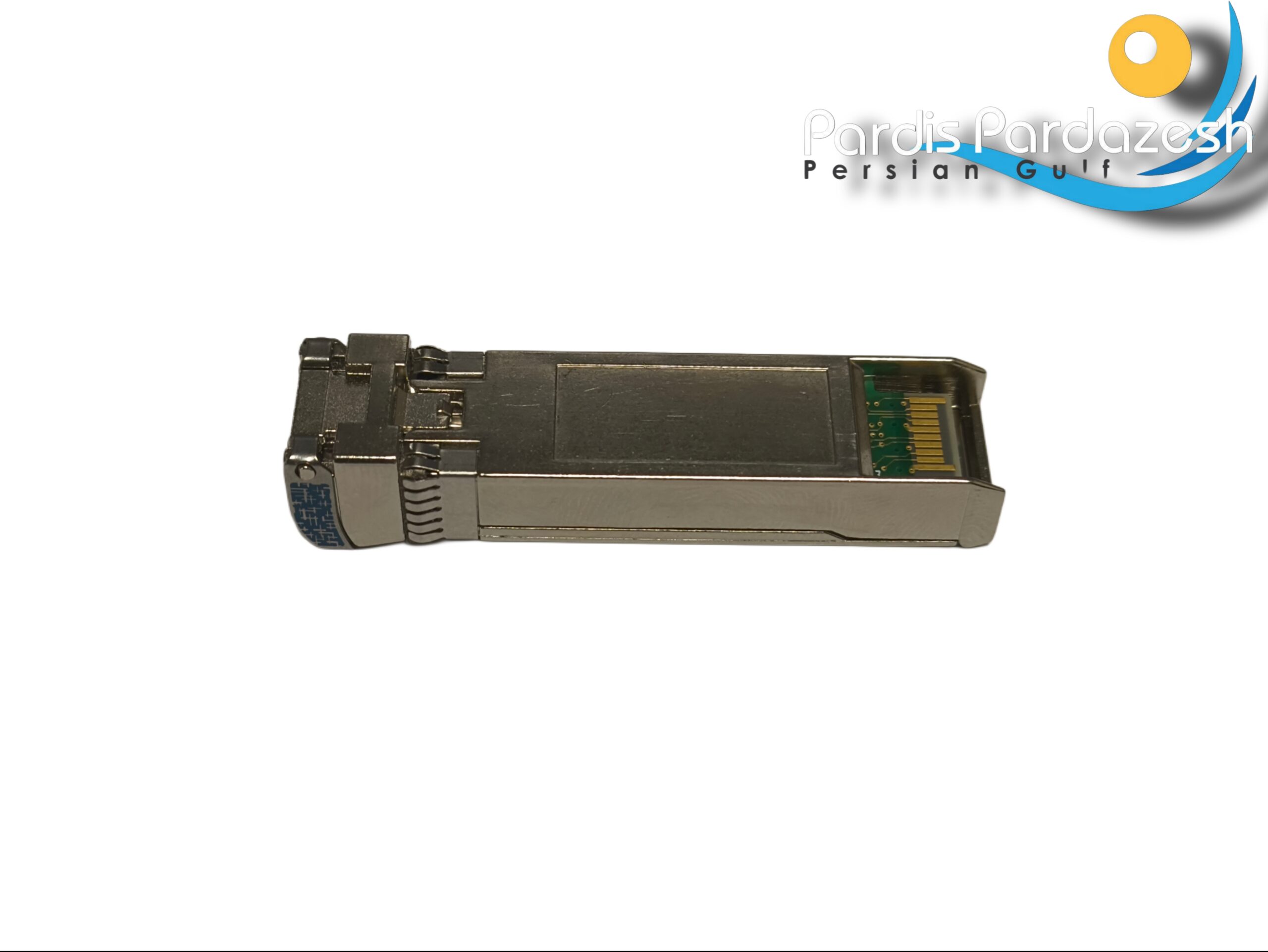

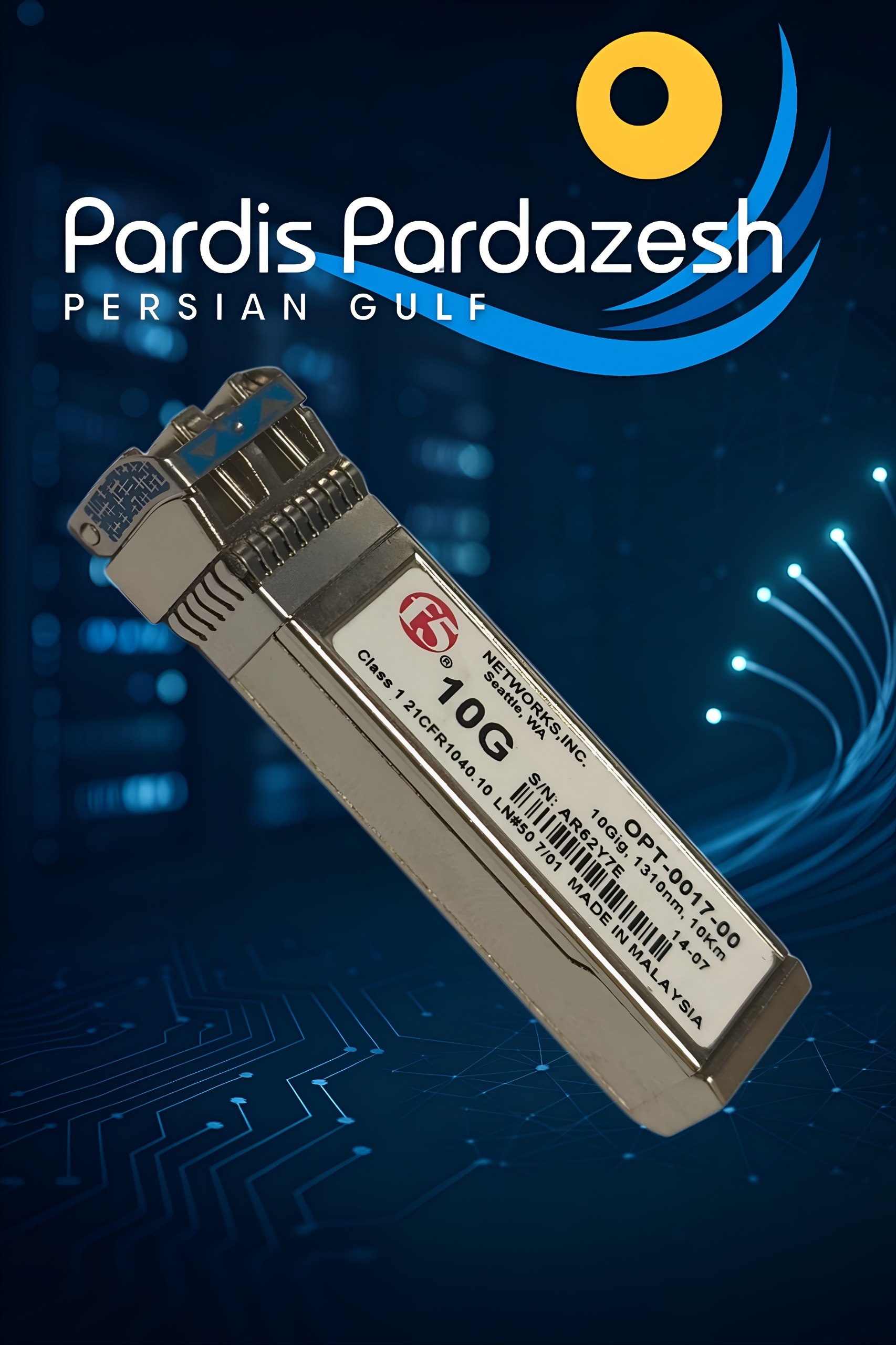

مشخصات فنی ماژول فیبر نوری F5 مدل OPT-0017-00

ماژول فیبر نوری F5 مدل OPT-0017-00 (با پارت‌نامبر تجاری F5-UPG-SFP+-10G-SR / کد ساختاری F5 200-0329-00) یک فرستنده-گیرنده نوری (Transceiver) از نوع +SFP است که برای برقراری ارتباطات دیتاسنتری پرسرعت 10 Gigabit Ethernet روی فیبر مالتی‌مود (Multimode) طراحی شده است.

این ماژول برای اتصال سخت‌افزارهای مدیریت ترافیک و تعادل بار F5 (از جمله تجهیزات سری BIG-IP و سیستم‌های شاسی VIPRION) به سوئیچ‌ها و روترهای هسته شبکه به‌کار می‌رود.

جدول مشخصات فنی ماژول فیبر نوری F5 مدل OPT-0017-00

ویژگی‌های کلیدی و فناوری‌های به‌کاررفته ماژول فیبر نوری F5 مدل OPT-0017-00

۱. بهره‌گیری از استاندارد 10GBASE-SR

این ماژول بر پایه استاندارد صنعتی IEEE 802.3ae 10GBASE-SR ساخته شده و از فرستنده نوری 850nm VCSEL استفاده می‌کند. این ویژگی، تأخیر (Latency) بسیار پایین و پهنای باند بالایی را برای ارتباطات کوتاه‌برد درون دیتاسنتر ارائه می‌دهد.

۲. پشتیبانی از فناوری DDM (Digital Diagnostic Monitoring)

ماژول OPT-0017-00 فرکانس و توان نوری دریافتی/ارسالی، دما و ولتاژ کاری را به‌صورت زنده گزارش می‌کند. سیستم‌عامل اختصاصی F5 (یعنی TMOS) از طریق این ماژول می‌تواند کیفیت لینک را پایش کرده و قبل از قطعی شبکه، هشدارهای لازم را صادر کند.

۳. قابلیت تعویض گرم (Hot-Swappable)

مانند تمامی ماژول‌های استاندارد +SFP، این ترنسیور بدون نیاز به خاموش کردن تجهیزات BIG-IP یا ریستارت سیستم‌عامل، به‌صورت Hot-Plug در اسلات‌های +10G SFP قابل نصب و جداسازی است.

نکات کلیدی و ملاحظات فنی پیش از خرید ماژول فیبر نوری F5 مدل OPT-0017-00

• نوع کابل و کانکتور مورد نیاز:

  • این ماژول فقط با کابل‌های فیبر نوری مالتی‌مود (پچ‌کورد LC-LC MMF با رنگ نارنجی یا فیروزه‌ای/Aqua) کار می‌کند. اتصال آن به فیبر سینگل‌مود (SMF) موجب عدم برقراری لینک خواهد شد.

• بررسی سازگاری فریم‌ور و کد اصالت (EEPROM Coding):

  • تجهیزات F5 BIG-IP نسبت به کد شناسه ماژول‌ها بسیار حساس هستند. ماژول‌های غیر اورجینال یا بدون کدگذاری اختصاصی F5 ممکن است توسط سیستم‌عامل TMOS شناسایی نشده یا با خطای Unsupported Transceiver مواجه شوند.

• تفاوت با مدل LR (طول‌برد):

  • اگر به فاصله‌ای بیش از ۴۰۰ متر (تا ۱۰ کیلومتر) نیاز دارید، باید از مدل سینگل‌مود OPT-0016-00 (پارت‌نامبر F5-UPG-SFP+-10G-LR با طول موج 1310nm) استفاده کنید.

سناریوهای کاربردی ماژول فیبر نوری F5 مدل OPT-0017-00

• اتصال تجهیزات BIG-IP به سوئیچ‌های Core/Aggregation: برقراری لینک‌های ۱۰ گیگابیتی پرسرعت بین ADCهای F5 و سوئیچ‌های شبکه (مانند Cisco Nexus یا Arista).

• راه‌اندازی ساختار High Availability (HA): ایجاد لینک مستقیم یا غیرمستقیم Failover و Synchronize با پهنای باند ۱۰ گیگابیت بین دو دستگاه F5 BIG-IP همجوار.
