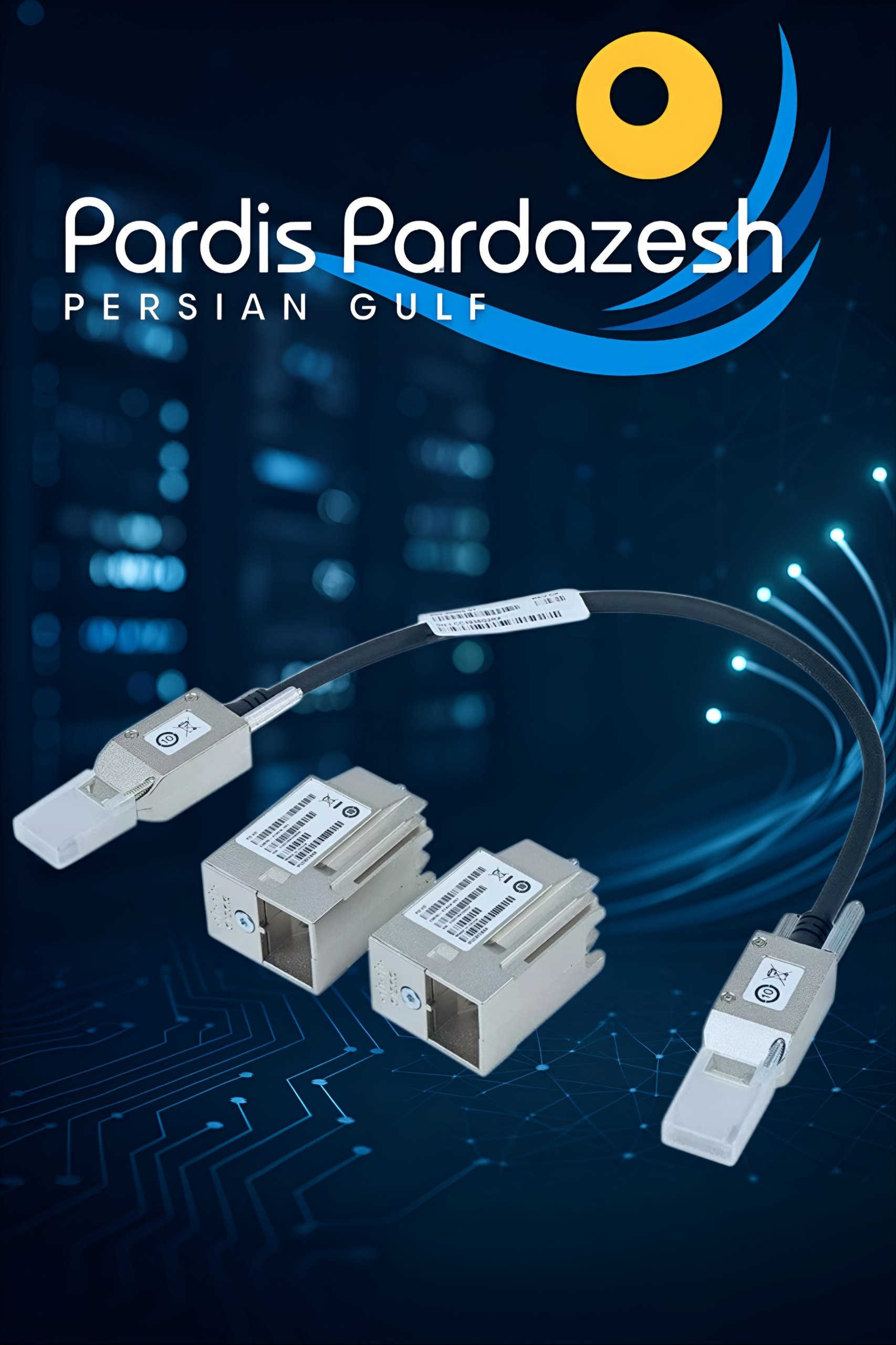

مشخصات فنی ، معماری و راهنمای نصب کیتC9200L-STACK-KIT

کیتC9200L-STACK-KIT یک ماژول سخت‌افزاری اختصاصی برای اتصال و مدیریت متمرکز سوئیچ‌های سری Cisco Catalyst 9200L است. با استفاده از این کیت، چندین سوئیچ فیزیکی به یک سیستم منطقی واحد (Virtual Switch / Stack) تبدیل می‌شوند که مدیریت آن‌ها را ساده‌تر کرده و پهنای باند و قابلیت پایداری شبکه را به‌طور چشمگیری افزایش می‌دهد.

جدول مشخصات فنی کیتC9200L-STACK-KIT

ویژگی‌های کلیدی و معماری StackWise-80 کیتC9200L-STACK-KIT

۱. معماری StackWise-80 و پهنای باند بالا

این کیت از فناوری StackWise-80 بهره می‌برد که ارتباط بین سوئیچ‌های استک‌شده را با پهنای باند ۸۰ گیگابیت بر ثانیه برقرار می‌کند. این سرعت بالا تضمین می‌کند که ترافیک بین سوئیچ‌ها بدون افت کیفیت و گلوگاه منتقل شود.

۲. مدیریت یکپارچه (Single Management Plane)

با تشکیل استک، تمامی سوئیچ‌ها توسط یک آدرس IP و یک فایل کانفیگ واحد مدیریت می‌شوند. اگر سوئیچ اصلی (Active Switch) به هر دلیلی از شبکه خارج شود، سوئیچ پشتیبان (Standby Switch) بدون قطع سرویس و در کسری از ثانیه کنترل شبکه را به دست می‌گیرد.

۳. توپولوژی حلقوی پایا (Ring Topology)

کابل‌کشی استک به‌صورت حلقوی (Ring) انجام می‌شود که در صورت قطع شدن یکی از کابل‌ها یا خرابی یک مسیر، ترافیک به‌صورت خودکار از مسیر جایگزین در جهت مخالف عبور کرده و پایداری شبکه حفظ می‌گردد.

نکات کلیدی و الزامات پیش از نصب کیتC9200L-STACK-KIT

• عدم سازگاری با مدل‌های استاندارد C9200:

  • توجه داشته باشید که پارت‌نامبر C9200L-STACK-KIT صرفاً مخصوص مدل‌های 9200L است. مدل‌های استاندارد Catalyst 9200 از فناوری StackWise-160 و کیت متفاوتی (C9200-STACK-KIT) استفاده می‌کنند و این دو مدل با یکدیگر قابل جایگزینی نیستند.

• الزام همسان‌سازی نسخه سیستم‌عامل (IOS XE):

  • پیش از متصل کردن سوئیچ‌ها به یکدیگر از طریق این کیت، مطمئن شوید که تمامی سوئیچ‌ها روی یک نسخه سیستم‌عامل و نسخه بوت (Boot Image) مشابه تنظیم شده‌اند تا از بروز خطاهای ناسازگاری ورژن جلوگیری شود.
